產品介紹
LS型螺旋輸送機直徑由100mm - 1250mm，共十二中規格，分為單驅動和雙驅動兩種形式，單驅動螺桿機長度可長達40m（特大型30m），雙驅動螺旋機采用中間斷開軸結構，長度可長達80m（特大型60m），螺旋機長度每0.5米一檔，可根據需要進行選定，螺旋機頭部軸承、尾部軸承置于殼體外部減少了灰塵對軸承室的侵入提高了螺旋機關鍵件的使用壽命。中間吊軸承采用滾動、滑動可互換的兩種結構，阻力小，密封性強、耐磨性好。滑動軸承的軸瓦有粉末冶金，尼龍和巴氏合金等多種材料供用戶根據不同的工況選用。吊軸承機外側置式油杯，便于集中加油潤滑。進出料口位置布置靈活，并增設電動型出料口，便于自動控制，還可根據用戶要求，配置測速報警裝置。
應用領域
LS型螺旋輸送機一直被廣泛應用于建材、冶金、化工、電力、煤炭、機械、輕工、糧食及食品行業，適宜輸送粉狀，顆粒狀，小塊狀物料，如水泥、煤炭、糧食、化肥、灰渣、沙子、焦炭等。不宜輸送易變質、粘性大、易結塊的物流。LS螺旋輸送機工作環境溫度為-20℃-40℃，輸送物料的溫度一般為-20°-80℃，LS螺旋輸送機適宜水平和小傾角布置，傾角以不超過15℃為宜。我廠可根據客戶需求進行設計制造。

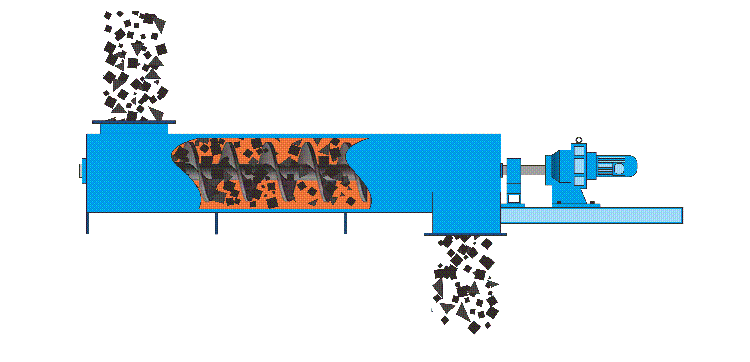

工作原理
當螺旋軸轉動時，由于物料的重力及其與槽體壁所產生的摩擦力，使物料只能在葉片的推送下沿著輸送機的槽底向前移動，其情況好像不能旋轉的螺母沿著旋轉的螺桿作平移運動一樣。物料在中間軸承的運移，則是依靠后面前進著的物料的推力。所以，物料在輸送機中的運送，完全是一種滑移運動。為了使螺旋軸處于較為有利的受拉狀態，一般都將驅動裝置和卸料口安放在輸送機的同一端，而把進料口盡量放在另一端的尾部附近。 旋轉的螺旋葉片將物料推移而進行輸送，使物料不與螺旋輸送機葉片一起旋轉的力是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力。葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式。螺旋輸送機的螺旋軸在物料運動方向的終端有止推軸承以隨物料給螺旋的軸向反力，在機長較長時，應加中間吊掛軸承。
產品優點
1）結構比較簡單，維護管理簡便。
2）工作可靠，穩定性高。
3）尺寸緊湊，斷面尺寸小，占地面積小。在卸車卸船作業中易進出艙口、車廂。
4）能實現密封輸送，有利于輸送易飛揚的、熾熱的及氣味強烈的物料，可減小對環境的污染，改善港口工人的作業條件。
5）裝載卸載方便，水平螺旋輸送機可在其輸送線路上的任一點裝載卸載；對垂直螺旋輸送機配置相對螺旋式取料裝置可具有優良的取料性能。
6）能逆向輸送，也可使一臺輸送機同時向兩個方向輸送物料，即集向中心或遠離中心。
結構特征
1) LS型螺旋輸送機適用于輸送粉狀和粒狀物料。帶式螺旋面又稱D制法，其螺旋節距與螺旋葉片直徑相同，適用于輸送粉狀及小塊物料。
2) 螺旋輸送機的螺旋葉片有左旋與右旋兩種旋向。
3) LS螺旋輸送機物料出口端，應設置1/2-1圈反向螺旋片，防止粉料堵塞端部。
4) 螺旋輸送機由螺旋機本體、進出料口及驅動裝置三部分組成。
5) 螺旋機本體由頭部軸承、尾部軸承、懸掛軸承、螺旋、機殼、蓋板及底座等組成。
6) 驅動裝置由電動機、減速器、聯軸器及底座所組成。
型號規格及技術參數
S型螺旋輸送機分為小型、中型、大型、特大型，一共有十二種規格。
技術參數
型號規格 | 螺旋直徑mm | 螺距mm | 轉速 r/min | 輸送量 m3/h | 轉速 r/min | 輸送量 m3/h | 轉速 r/min | 輸送量 m3/h | 轉速 r/min | 輸送量 m3/h | |
S | n | φ=0.33 | n | φ=0.33 | n | φ=0.33 | n | φ=0.33 | |||
小型 | LS100 | 100 | 100 | 140 | 2.2 | 112 | 1.7 | 90 | 1.4 | 71 | 1.1 |
LS125 | 125 | 125 | 125 | 3.8 | 100 | 3.0 | 80 | 2.4 | 63 | 1.9 | |
LS160 | 160 | 160 | 112 | 7.1 | 90 | 5.7 | 71 | 4.5 | 56 | 3.6 | |
LS200 | 200 | 200 | 100 | 12.4 | 80 | 9.9 | 63 | 7.8 | 50 | 6.2 | |
中型 | LS250 | 250 | 250 | 90 | 21.8 | 71 | 17.2 | 56 | 13.6 | 45 | 10.9 |
LS315 | 315 | 315 | 80 | 38.8 | 63 | 30.5 | 50 | 24.2 | 40 | 13.4 | |
LS400 | 400 | 355 | 71 | 62.5 | 56 | 49.3 | 45 | 38.6 | 36 | 31.7 | |
大型 | LS500 | 500 | 400 | 63 | 97.7 | 50 | 77.6 | 40 | 62.0 | 32 | 49.6 |
LS630 | 630 | 450 | 50 | 138.5 | 40 | 110.8 | 32 | 88.6 | 25 | 69.3 | |
LS800 | 800 | 500 | 40 | 198.5 | 32 | 158.8 | 25 | 124.1 | 20 | 99.3 | |
特大型 | LS1000 | 1000 | 560 | 32 | 277.9 | 25 | 217.1 | 20 | 173.7 | 16 | 139.0 |
LS1250 | 1250 | 630 | 25 | 381.7 | 20 | 305.4 | 16 | 244.3 | 13 | 198.5 | |
-
